直港河南闸站通过水下工程验收

作者:管理员 时间: 2022 年 06 月 18 日 星期六 下午8:57

直港河南闸站工程泵站具有排涝、补水双重功能,设计排涝流量10m³/s,引清补水流量5m³/s;节制闸室总净宽24.0m,共3孔,每孔净宽8m。泵站采用块基型结构,底板顺水流向长17.5m,垂直水流向总宽18.1m。泵站安装4台套立式轴流泵机组,其中紧靠闸室两台套为双向,外侧两台套为单向。水泵叶轮直径0.85m,叶轮中心安装高程-0.24m,单机设计流量2.5m³/s,配套电机功率为155kW,总装机容量620kW,水泵与电机采用直联。厂房内选用标准系列的 50kN 电动单梁桥式起重机一台。闸室为开敞式3孔闸,单孔净宽8m,总净宽24m。

为方便船只进出,通航孔布置在河道中心线附近,另外2孔非通航孔靠边布置。闸顶高程4.50m,闸底板顺水流向长 15.2m,垂直水流方向总宽28.0m。工作闸门采用固定平门卷扬式启闭机控制,闭式传动。通航孔排架上设机械式锁定装置。为满足工作闸门的检修要求,全闸共配 1 套检修闸门,闸门采用浮箱叠梁式,共5根。

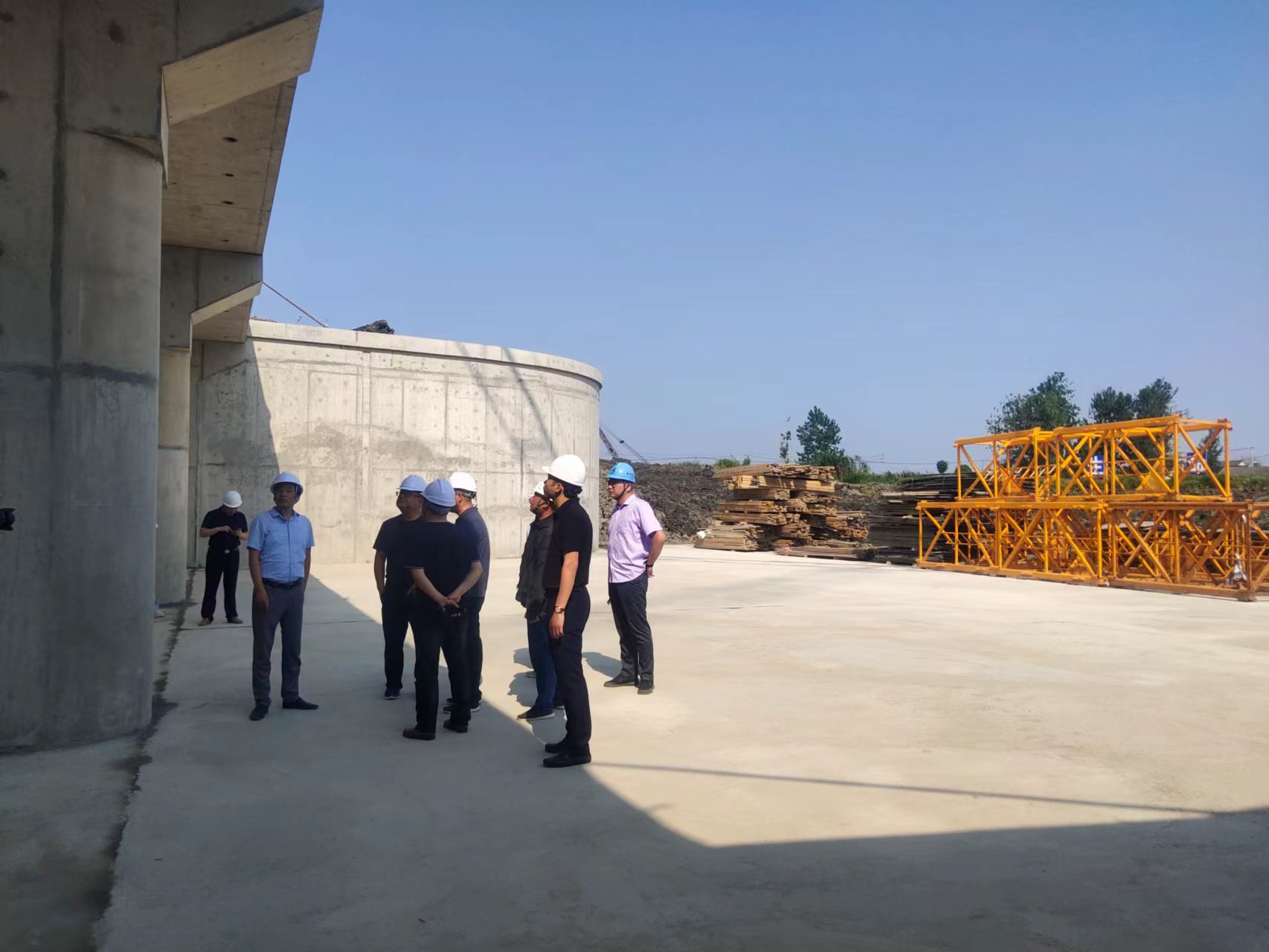

两侧翼墙平面型式为直线+圆弧型挡墙,顺水流方向长约 12m,采用钢筋砼悬臂式结构,顶高程紫荆河侧3.50m,直港河侧2.50m。两侧各设 10m 长钢筋砼护坦及10m素砼护底。
